Renueva · Extracción e impulsión con compuerta motorizada
Extractores bidireccionales
Garantizan los niveles de CO₂, eliminan contaminantes y gestionan el calor acumulado. La renovación de aire es la primera línea de defensa contra el calor y la mala calidad ambiental.
- Verano
- Valle
Qué problema resuelve
Muchas naves acumulan calor durante el día y no tienen una forma eficiente de purgarlo por la noche. El extractor con compuerta motorizada activa el modo extracción en ciclos programados y, de noche, invierte el giro para introducir aire exterior fresco: la nave empieza la jornada más fresca sin climatización mecánica.
Características
- Modo extracción e impulsión (inversión de flujo)
- Compuerta motorizada que cierra el hueco con el equipo parado
- Free cooling automático nocturno
- Programación horaria
- Sin obra adicional
- Control IoT · Modbus
Free cooling
Extractor bidireccional frente a extractor convencional
Un extractor convencional renueva el aire, pero no sabe cuándo el aire exterior es más fresco ni cierra el hueco cuando para. El bidireccional con compuerta motorizada aprovecha el fresco de la noche de forma automática.
| Aspecto | Extractor convencional | Bidireccional con free cooling |
|---|---|---|
| Sentido del aire | Solo extrae | Extrae o impulsa (inversión de flujo) |
| Con el equipo parado | Hueco abierto: entra calor en verano y se escapa la calefacción en invierno | Compuerta motorizada estanca |
| Noche de verano | Parado o con reloj, sin saber si fuera hace más fresco | Arranca solo cuando el aire exterior está más fresco que el interior |
| Entrada de aire | Depende de puertas y huecos | Impulsa aire exterior de forma controlada (barrido cruzado) |
| Control | Interruptor o reloj | Sensores de temperatura, humedad y CO₂ con controlador IoT |
| Resultado | Renueva, pero no enfría la estructura | La nave empieza la jornada varios grados más fresca |
- Exterior
- Interior con extractor convencional
- Interior con free cooling automático
Perfil ilustrativo de una nave con cubierta metálica en el interior peninsular. Las franjas marcan cuándo abre el sistema: cuando el aire exterior está más de 2 °C por debajo del interior.
Así lo automatizamos
- Arranca de noche cuando la temperatura exterior está al menos 2 °C por debajo de la interior y la nave está por encima de la consigna (por ejemplo, 22 °C).
- Unos equipos impulsan aire exterior y otros extraen, en barrido cruzado, con velocidad variable según la diferencia de temperatura.
- Para al alcanzar la consigna, si la diferencia baja de 1 °C, si la humedad exterior supera el 85 % o al empezar la jornada.
- De día extrae por calidad del aire (CO₂ por encima de 1.000 ppm) o por calor acumulado bajo cubierta.
- En invierno mantiene las compuertas cerradas y solo renueva lo necesario por CO₂, en las horas más templadas.
Consignas de ejemplo: las ajustamos a cada nave y a cada época del año.
Dimensionado
¿Cuántas renovaciones necesita tu nave?
Almacén y logísticaSin fuentes de calor ni contaminantes relevantes2–4 ren/h
Nave industrial y montajeActividad general con maquinaria ligera4–6 ren/h
Taller mecánico y mantenimientoMotores, gases de escape puntuales6–10 ren/h
Carpintería, textil y papelPolvo en suspensión8–12 ren/h
Soldadura y pinturaHumos y vapores; además, extracción localizada10–20 ren/h
Cocina industrial y obradoresVapor, grasa y calor15–30 ren/h
Zona refrigerada con evaporativosCaudal de aire exterior impulsado20–30 ren/h
Fundición, forja y hornosAlta carga térmica de proceso20–40 ren/h
Naves ganaderas en veranoEvacuación del calor de los animales20–40 ren/h
El cálculo definitivo depende de la carga térmica, los contaminantes y la normativa aplicable (RD 486/1997, RITE y UNE-EN 16798).

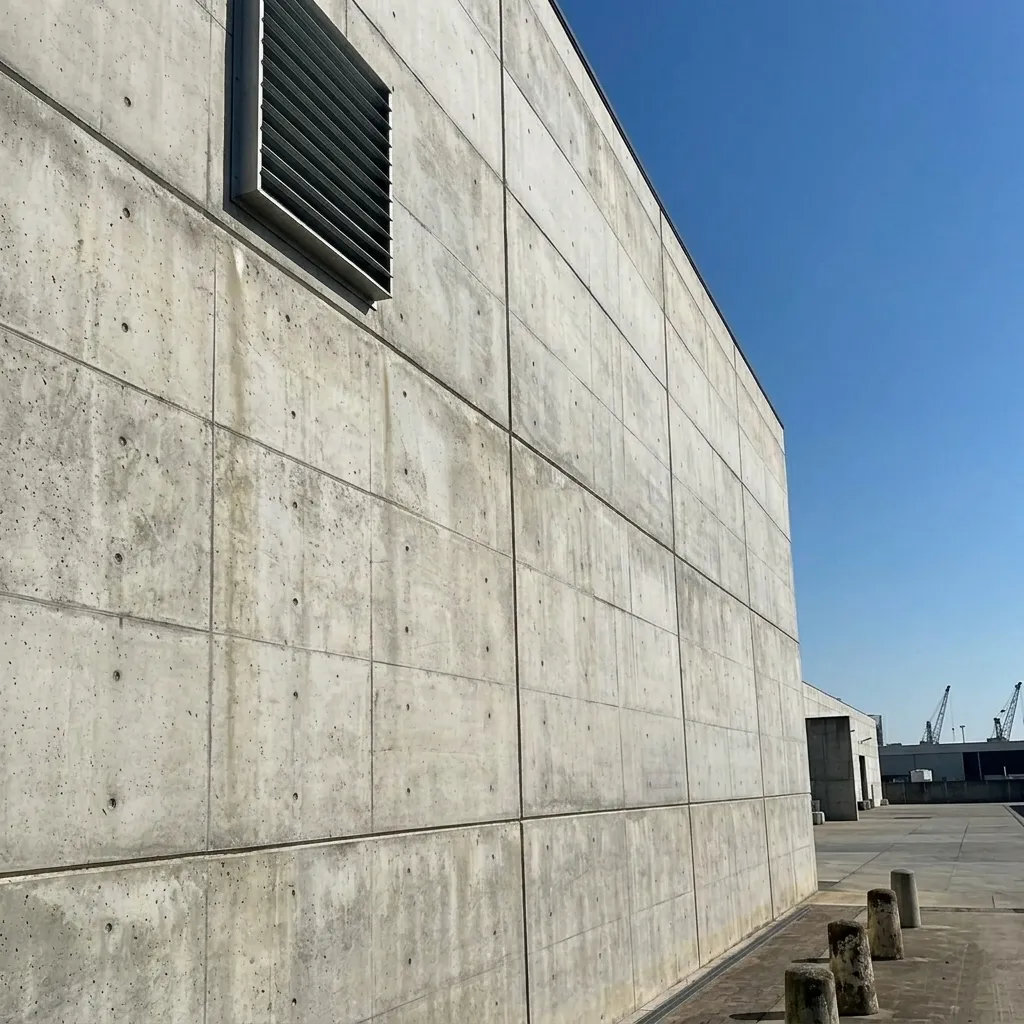

Galería
Aplicaciones
Industria
Naves de fabricación con cargas térmicas de proceso
Logística
Grandes superficies con muelles abiertos y mucha altura
Almacenes
Estanterías altas y aire estancado bajo cubierta
Talleres
Puestos fijos, motores y gases puntuales
Automoción
Líneas de montaje, pintura y talleres de posventa
Retail
Grandes superficies comerciales con mucho público
Deporte
Pabellones y polideportivos sin corrientes molestas
Piscinas cubiertas
Humedad y condensaciones bajo control
Agroalimentario
Industria alimentaria y explotaciones agrícolas
Centros de producción
Zonas de producción con personal todo el turno
Horeca
Restaurantes, hoteles y salones con grandes alturas
Farma
Almacenes de temperatura controlada (15–25 °C)
Preguntas frecuentes
¿Qué es el free cooling nocturno?
Durante la noche el extractor invierte el giro para evacuar el aire caliente acumulado e introducir aire exterior más fresco. Así se reduce la temperatura interior antes del inicio de la jornada sin coste de climatización.
¿Cuántos extractores necesita mi nave?
Depende del volumen, la actividad y las renovaciones de aire por hora necesarias. En el estudio técnico calculamos el caudal, el número de equipos y su ubicación.
